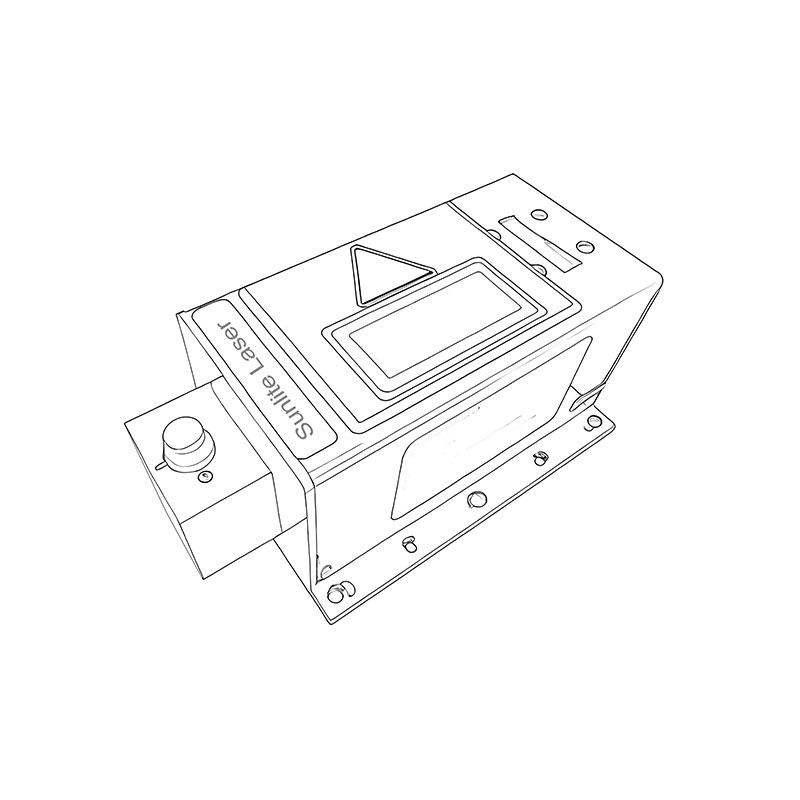

375nm-415nm 半导体激光器

Availability: 在售

高对比度荧光成像:
专为 375nm/365nm 峰值优化,确保激发高效率输出,低噪音。

毫秒级固化响应:
405nm 稳定输出,完美适配主流 UV 胶水与光刻胶,大幅缩短生产循环周期。

非破坏性精准检测:
无需接触样本即可揭示微观缺陷,保护昂贵的半导体或文物标本免受物理损伤。

长寿命工业级光源:
采用先进的半导体或气体放电技术,具备出色的功率稳定性和超长的连续运行寿命。

Guarantee Safe & Secure Checkout

分类:

描述

永利 (Yongli) UV/A 近紫光系列(375nm-415nm):探索不可见光的无限可能



从荧光激法到瞬间固化:高能光子的多维应用

在电磁波谱的边缘,375nm 至 415nm 波段横跨了近紫外(UV-A)与可见紫光的临界点。尽管这一区间超出了人类肉眼的直接感知范围,但其携带的高能量光子却拥有激发物质底层特性的独特能力。永利激光(Yongli)通过对紫外波段的深度开发,将这一“不可见光”转化为工业精密检测、刑事侦查及尖端制造领域的核心生产力。

√ 显微知著:荧光激发与痕迹捕捉
375nm 附近的紫外光是物质界最灵敏的“探针”。在法医学与证据科学中,它能让隐匿的生物遗留痕迹瞬间产生可见荧光;在金融安全领域,它是打击伪造、验证证件真伪的高可信度手段。不仅如此,针对矿物勘探与文物鉴定的科研需求,永利 UV 系列光源能揭示肉眼无法察觉的微观纹理与化学成分差异,让历史与自然的真相清晰呈现。

Fluorescence Detection

√ 工业之眼:无损检测 (NDT) 的精密保障
在微电子与半导体制造的严苛产线上,任何微小的瑕疵都可能导致系统崩溃。永利 UV 光源为无损检测提供了直观的量化手段。通过激发半导体封装材料或工业涂层中的特定荧光成分,质量控制(QC)人员可以清晰地观察到胶水的覆盖均匀度、微小的气泡或隐藏的裂纹。这种非接触、高对比度的检测方式,已成为提升高端制造良品率的精密质量管控优选方案。

√ 瞬间聚合:UV 固化与 3D 打印的效率提升
当波段延伸至 405nm 附近时,光能转化为触发化学反应的“钥匙”。在电子组装(如芯片粘接、FPC 加固)及 3D 打印(SLA/DLP 技术)中,该波段的光源能迅速引发感光树脂或 UV 油墨的聚合反应,实现毫秒级的瞬间固化。这不仅大幅提升了生产线的吞吐量,更为精密印刷与微加工提供了极高的尺寸稳定性。永利 UV 系列,正以其冷光源、高能效的特性,广泛用于医疗、卫生及高端工业领域。

UV Curing Technology
