CO2激光管的出光受多个相互关联的系统控制，包括CO2激光管本身、激光电源、水冷系统以及出光信号（或输出信号）。出光信号涵盖了主板发出的PWM脉冲信号、水保护信号以及门联锁安全信号等。
当CO2激光管出现不出光故障时，故障排查应重点围绕以下关键区域展开：CO2激光管、激光电源、水冷系统以及出光信号。
1. 初始检查：

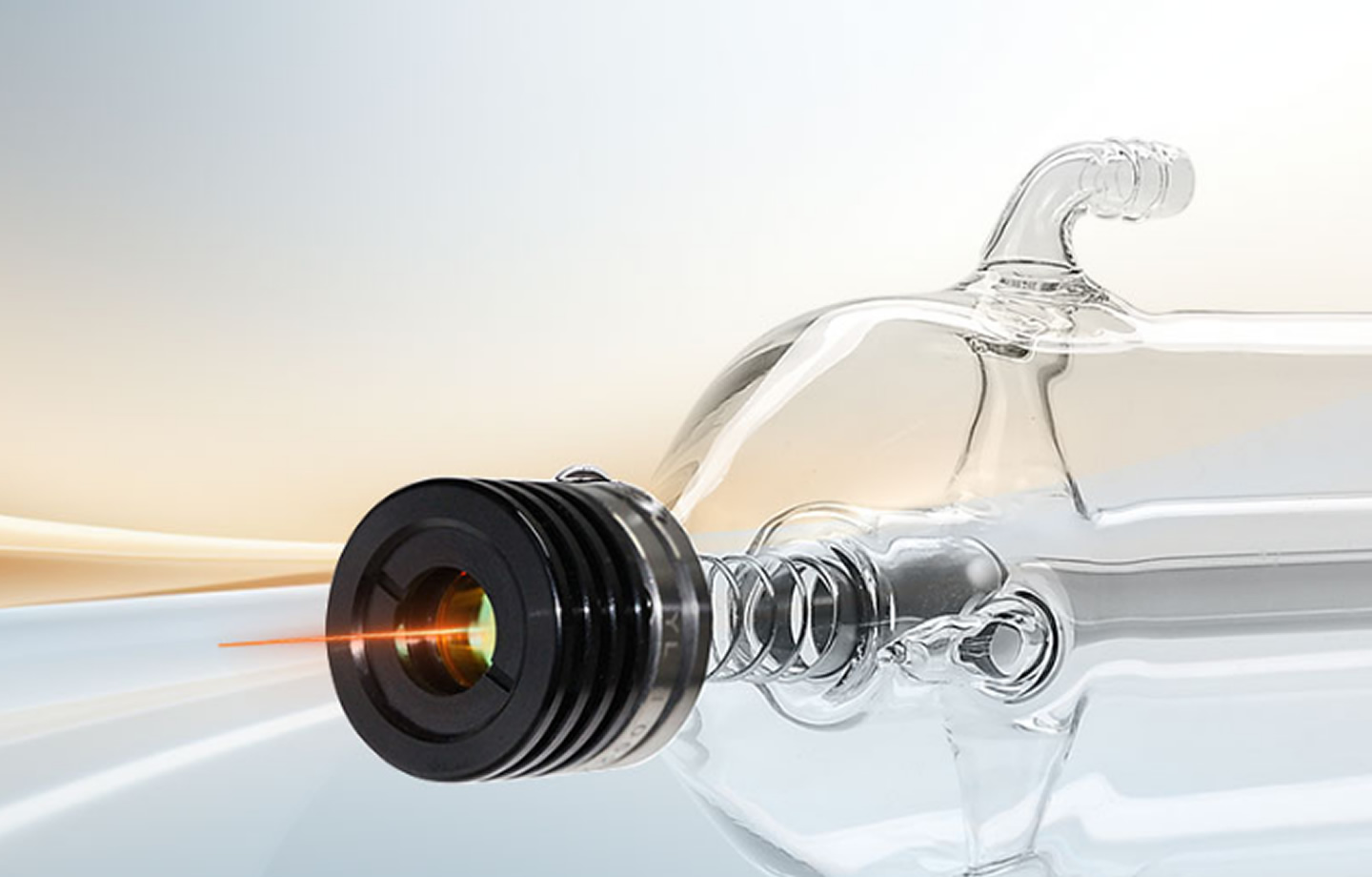

首先目视检查激光电源，确保其已正常通电。仔细观察CO2激光管，检查内层和外层玻璃管是否有任何损坏或异常迹象。确认水冷系统运行正常。如果发现任何问题，请相应地更换或调整受影响的部件。
2. 出光信号排查：
如果初始检查一切正常，接下来排查出光信号。
信号短接测试：使用信号短接法将CO2激光管和激光电源隔离出来单独测试。具体操作步骤如下：
– 将激光电源上的 5V 和 AIN 端子进行短接。
– 将水保护回路的 P 和 GND 端子进行短接。
– 使用一个点动（非自锁）开关来控制 L 和 GND 端子的通断。
测试结果分析：
– 出光正常：如果短接测试期间CO2激光管能正常出光，说明激光管和激光电源大概率工作正常。问题很可能出在水保护开关、继电器、门联锁开关或主板输出的PWM信号上。此时需要逐项排查剔除。
– 仍不出光：如果CO2激光管依然无法出光，问题则出在CO2激光管本身或激光电源上。如果难以准确判断哪个部件损坏，可以使用已知正常的CO2激光管或激光电源进行直接替换测试，以帮助隔离并定位问题。
希望以上信息能帮助你解决CO2激光管不出光的故障。
