激光电源

YL系列
YL-U系列

产品概要

是我公司电源研发部经过多年高压模块实验,以本公司激光管为基础,研发并生产出与激光器具有匹配参数的激光电源YL系列和YL-U系列。YL系列激光电源是针对我公司普及型激光管研制而成,产品具有性能稳定,抗干扰能力强,体积小巧,耐老化的特点。

产品详情

产品参数

型号 Model

输出电压 Voltage Output(kV)

最大电流 Max. Current(mA)

尺寸 Size LxWxH(mm)

壳体颜色 Color

配套管型 Laser Tube

质保期 Warranty (M)

YL-2

30

25

220x150x100

黑色Black

A0s, A1s, T0, T2, H1

12


产品详情

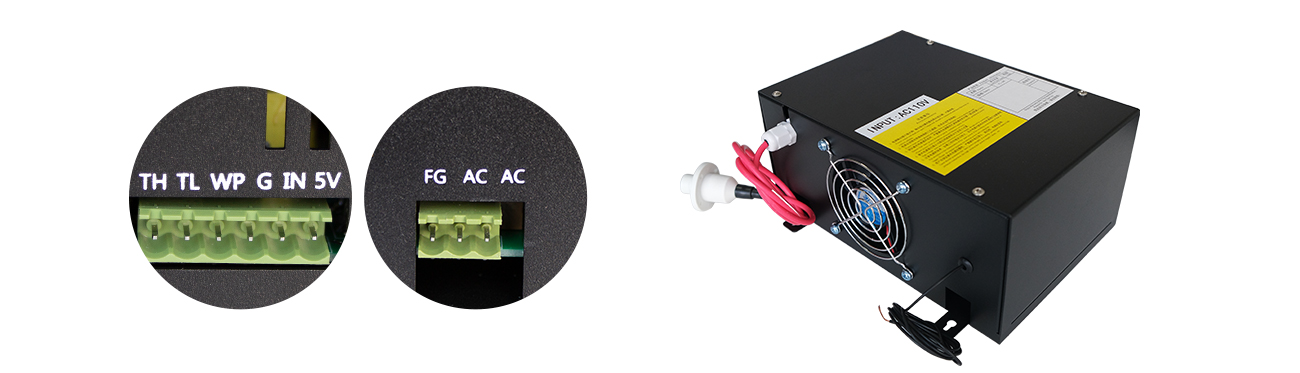

                                                                                                                                                                               高压线                                        冷却风扇



                                       输入说明

                        Enter Instructions

                        1        2      3       4     5     6

                       TH      TL   WP     G   IN   5V


TH

输入信号 Input Signal

TTL高电平(≥3V)时出光,低电平(≤0.3V)时不出光 Laser output in TTL high level(≥   3V), Laser  off   in low level(≤ 0.3V)

TL

输入信号 Input Signal

TTL高电平(≥3V)时不出光,低电平(≤0.3V)时出光 Laser output in TTL high level(≥   3V), Laser  off   in low level(≤ 0.3V)

WP

保护接口 Protection Interface

不用时短接 Short-circuit when not in use

G

信号地 Signal Ground

此脚必须和激光机的机壳、控制板的接地良好相连 This pin must be connected with Ground of the machine shell and   control board.

IN

输入信号 Input Signal

激光功率控制端,可用0-5V模拟信号控制,或用5V为幅值的PWM信号控制,或用手动电位器控制   Laser power control terminal, can be controlled by 0-5V analog signal,   or controlled by 5V PWM signal of    amplitude, or controlled by manual potentiometer (4.7KΩ1/2W)

5V

输出电源 Output Power Supply

5V输入,其最大输出电流为50mA 5V input, its maximum output current is 50mA
