产品概要
YL-U系列激光电源是针对我公司增强型激光管研制而成，产品具有性能稳定，抗干扰能力强，体积小巧，耐老化的特点。
产品参数
型号 Model | 输出电压 Voltage Output(kV) | 最大电流 Max. Current(mA) | 尺寸 Size LxWxH(mm) | 壳体颜色 Color | 配套管型 Laser Tube | 质保期 Warranty (M) |
YL-U1 | 35 | 28 | 270x180x80 | 黑色Black | A2s,A4s,H2,H4 | 12 |
YL-U2 | 45 | 35 | 320x210x80 | 黑色Black | A6s,A8s,H6,H8 | 12 |
产品详情

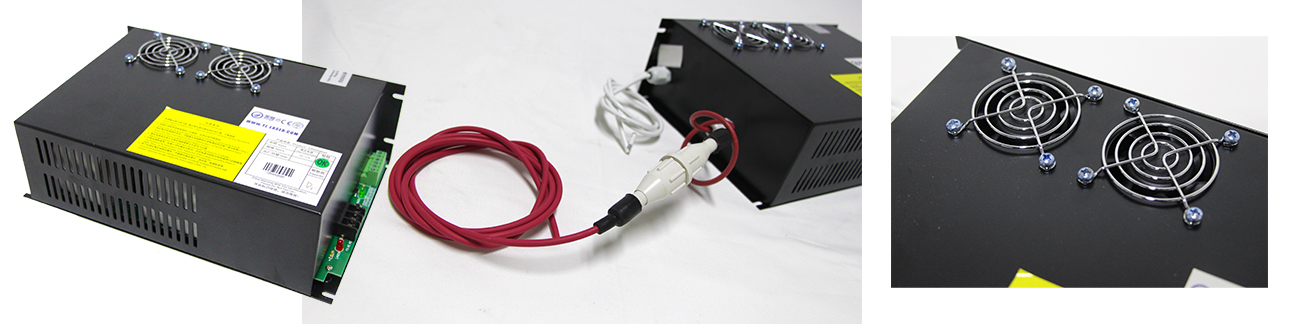

高压线 冷却风扇

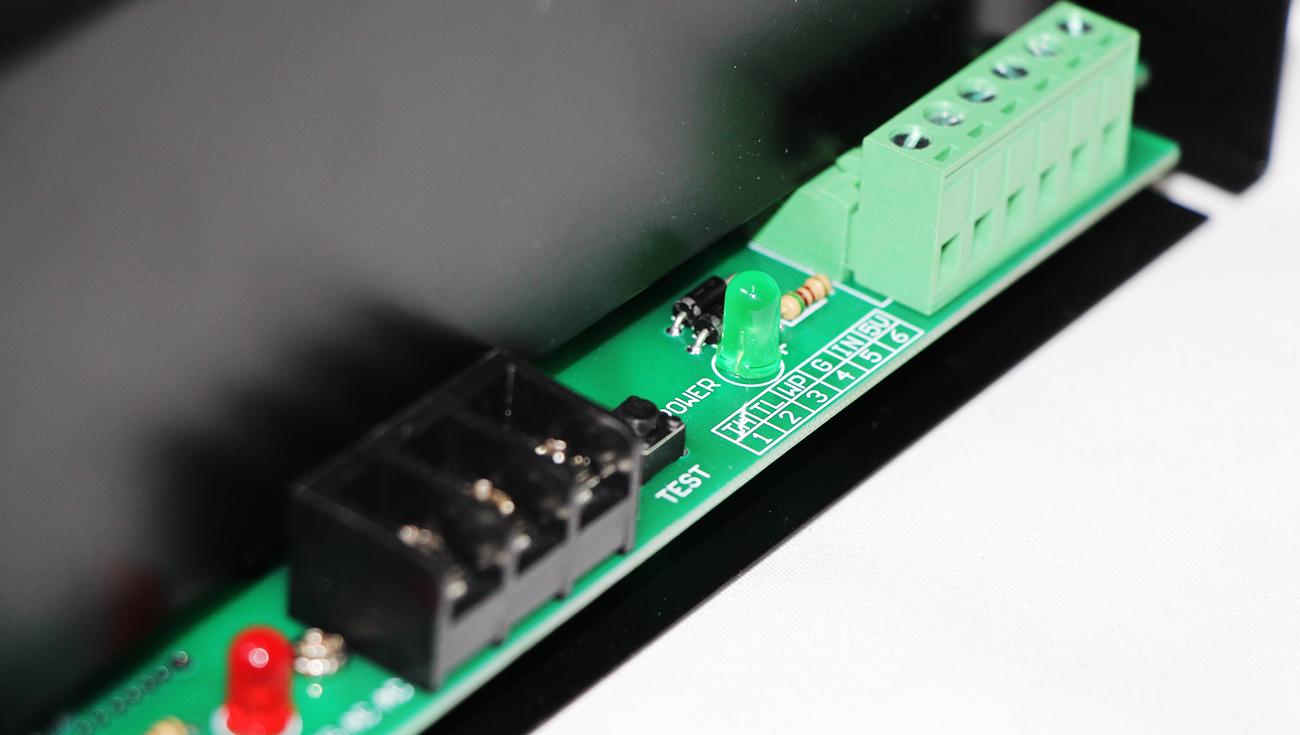

输入说明
Enter Instructions
1 2 3 4 5 6
TH TL WP G IN 5V
TH | 输入信号 Input Signal | TTL高电平（≥3V）时出光，低电平（≤0.3V）时不出光 Laser output in TTL high level（≥ 3V）, Laser off in low level（≤ 0.3V） |
TL | 输入信号 Input Signal | TTL高电平（≥3V）时不出光，低电平（≤0.3V）时出光 Laser output in TTL high level（≥ 3V）, Laser off in low level（≤ 0.3V） |
WP | 保护接口 Protection Interface | 不用时短接 Short-circuit when not in use |
G | 信号地 Signal Ground | 此脚必须和激光机的机壳、控制板的接地良好相连 This pin must be connected with Ground of the machine shell and control board. |
IN | 输入信号 Input Signal | 激光功率控制端，可用0-5V模拟信号控制，或用5V为幅值的PWM信号控制，或用手动电位器控制 Laser power control terminal, can be controlled by 0-5V analog signal, or controlled by 5V PWM signal of amplitude, or controlled by manual potentiometer (4.7KΩ1/2W) |
5V | 输出电源 Output Power Supply | 5V输入，其最大输出电流为50mA 5V input, its maximum output current is 50mA |
产品包装
