【知识分享】DLT系列合束激光器安装注意事项

浏览: │ 发表时间:2020-06-23

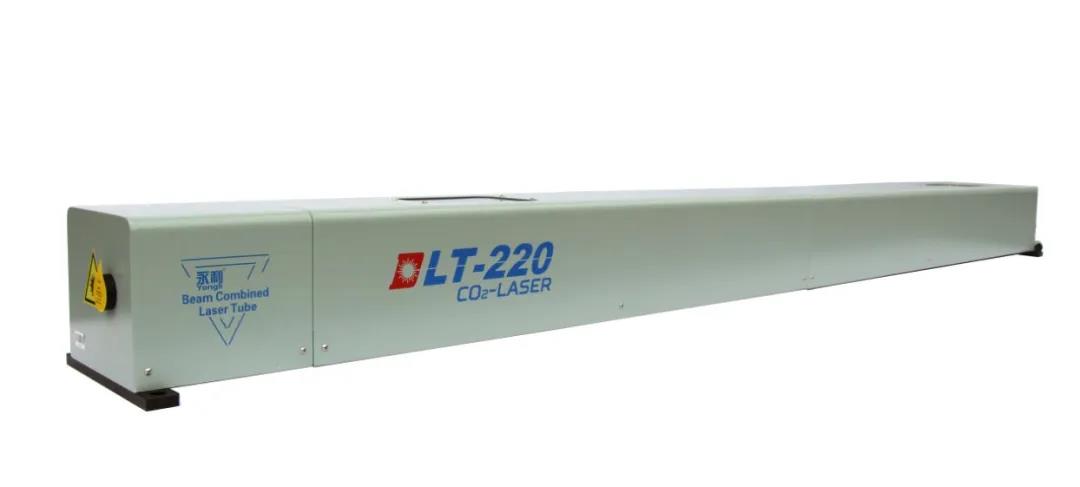

DLT系列合束激光器作为我公司中功率二氧化碳激光产品,在非金属厚板材切割方面,以其优异的表现效果及稳定性,深受客户好评!但合束激光器采用物理方式将两束光合二为一,对工作环境要求较高,为了更好的使用产品,本期永利知识小课堂便为大家分享一下,合束激光器的安装及注意事项!


安装要求



电力要求

供电要求:20A/220V~240V/50Hz交流电压

(如有其它供电要求需预先与我司联系)


冷却液要求

激光器需配备一台工业冷水机,冷水机要求使用蒸馏水(去离子水为最佳)

冷却液温度要求:20℃~30℃

冷水机性能要求:扬程≥12m,流量≥16L/min,制冷量≥3kW,≥2580kcal/h, ≥10236Btu/h


环境要求

激光器应在防尘环境下运行或储存,运行和储存环境应满足如下要求:

环境要求

运行

储存

温度

15℃~32℃

-10℃~35℃

湿度

30%RH~60%RH

20%RH~80%RH

激光器采用专用负高压电源,需在通风良好的环境下运行

工作空间需满足当地关于激光设备运行的安全标准



注意事项

收到我司货物后,请检查包装箱是否在运输过程中受到冲击或损坏,如有异常请及时告知我司销售人员

如外包装完好,请取出激光器和相关配件,并详细检查是否有磕碰、损坏之处,确认完好后再安装测试,如发现异常请及时与我司销售人员联系

为今后长期储存或者运输的需要,请保管好此包装箱

退运说明

如需退回激光器,请使用原包装箱运输,并要求提前与我司联系,经我司许可后方可退回

警告:运输前,务必要排空激光器内部冷却液(可使用气泵将冷却液完全排出)


安装步骤

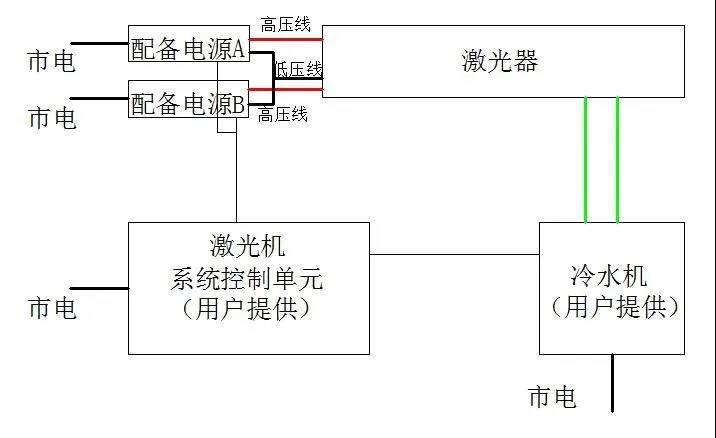

激光器、配备电源(A、B)、冷水机和激光机系统控制单元连接示意图如图所示


1、安装激光器前,请确认是否满足所需水、电和环境方面的要求

2、将激光器安装在激光机相应的位置,并固定稳固

注意:确保激光机和激光器安装面水平

3、激光器的进、出水嘴与冷水机出、入水相连接,激光器上有明显标识。请按照指示正确连接

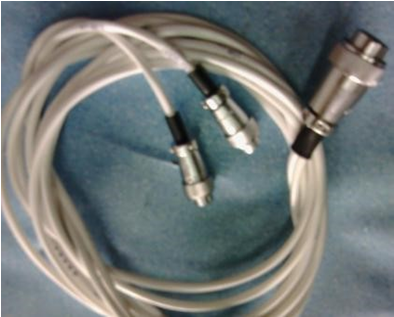

4、用专用电缆(CZ连接电缆,如图所示)将激光电源与激光器连接。CZ连接电缆为一线分二线形式,三端分别为一大(10针)、两小(5针)共3个航空插头。10 针航空插头与激光器紧密连接,5针航空插头分别与配备电源紧密连接

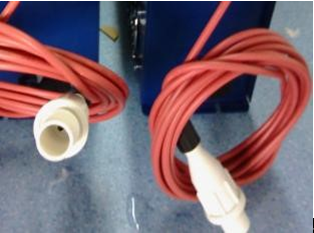

5、将激光器的配备电源(如图所示)高压输出端分别与激光器的高压接头紧密连接

高、低压线标配最大长度为6m,也可根据实际需求定制,高、低压线过长可能会导致如下问题:

①电压损耗增大,导致激光器输出不稳定,影响激光器综合性能

②增大高压放电的概率

③干扰附近电子设备,导致设备不能正常工作

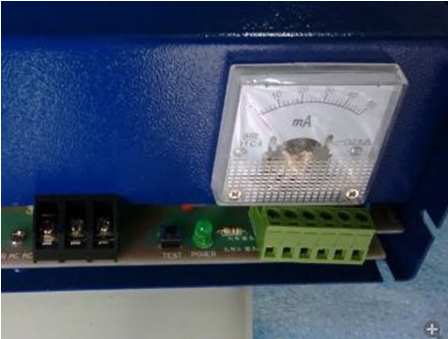

6、连接激光器配备电源供电电源和激光机系统控制端子,激光器配备电源供电和控制端子连接位置如图所示


注意:冷水机和激光配备电源应良好接地,并确保通风良好。


7、激光器配备电源供电连接如图所示

8、激光器配备电源控制端子连接如图所示

高电平控制连接图

低电平控制连接图


9、激光器检测程序(检测前请揭掉激光器出光孔的防护标签)


①单管检测


将一台配备电源的控制端子拔出,测试另一台电源和相应的激光管。

设置不同的输出功率,以点射形式测试激光管的发光情况(出光孔处放置挡光板观察),同时观察配备电源上电流表的数值变化。

关闭激光机总电源,更换端子准备测试另一台电源和相应的激光管。


②双管检测

两台激光器电源控制端子均连接无误,设置不同的输出功率,以点射形式测试激光管发光情况(出光孔处放置挡光板观察),同时观察配备电源上电流表的数值变化。

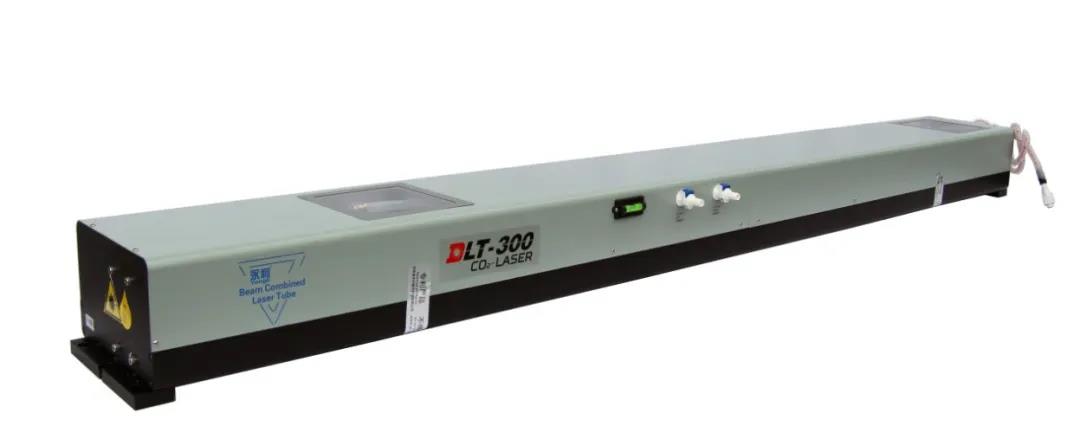

DLT系列合束激光器现有型号升级,分别为DLT-220/DLT-300/DLT-600,欢迎新老客户咨询选购!
